Wenn jemand so einen Chart erstellt oder prüft, zählen vor allem diese Punkte:
- Nur echte Zahlungsströme einbeziehen: Nutzen und Lasten sauber trennen, AfA nicht als Cashflow ansetzen
- Drei Szenarien sauber belegen: Energiepreis, Inflation, Wartung, Degradation und ggf. WACC je Fall schriftlich festhalten
- NPV-Kurven statt einfacher Kostenreihen nutzen: nicht diskontierte und undiskontierte Werte mischen
- Jahr 0 bis Nutzungsende zeigen: Reinvestitionen und Fördermittel als Sprünge kenntlich machen
- de-DE-Format einhalten: 1.234,56 €, nicht US-Schreibweise
- Grafik und Datei verknüpfen: Jede Linie muss aus der Berechnung nachvollziehbar sein
Kurz gesagt: Ein prüffähiger Chart ist kein Design-Thema, sondern ein Rechen- und Dokumentationsthema. Genau darauf zielt der Beitrag ab.

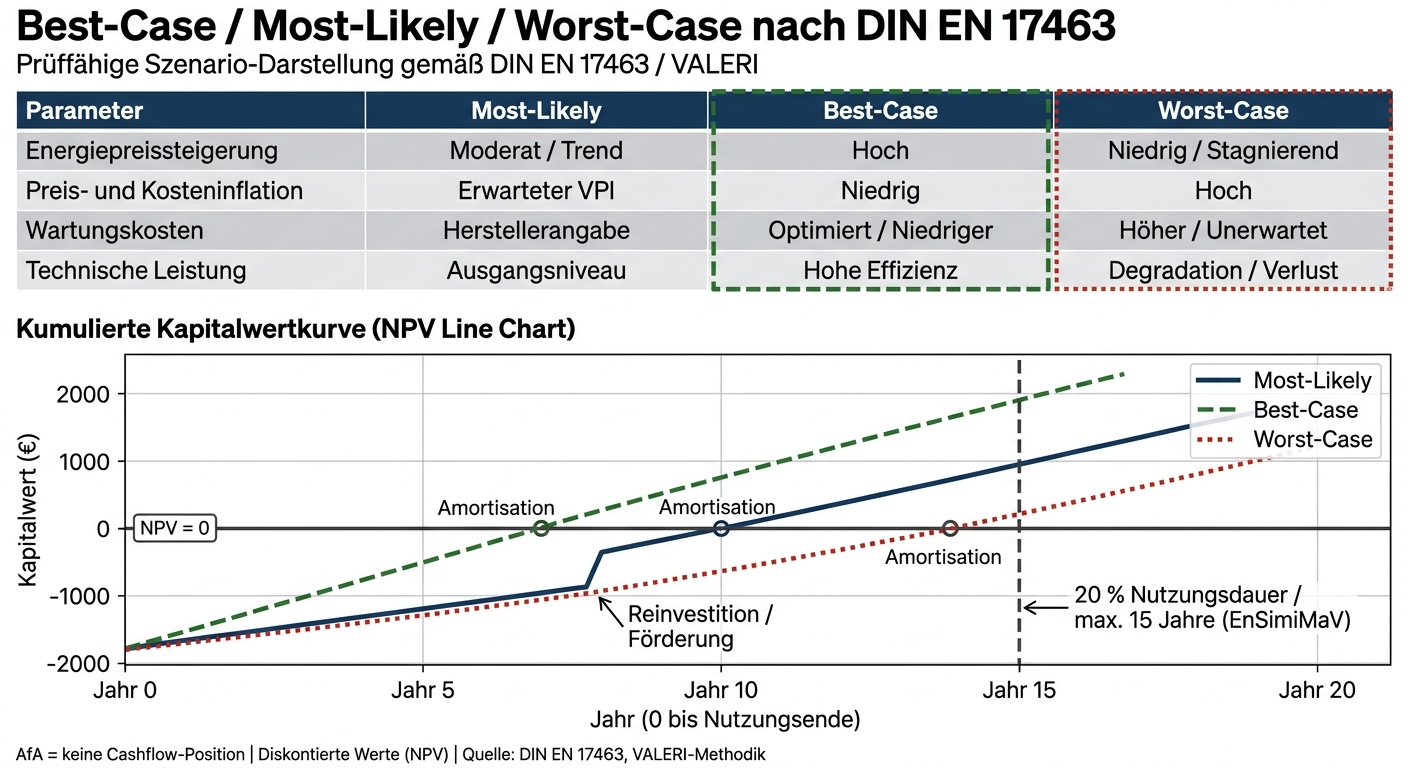

Best-Case vs. Most-Likely vs. Worst-Case: NPV-Szenarien nach DIN EN 17463
2. Daten vorbereiten: Annahmen, Cashflows, Zeitraum und deutsche Formatierung
2.1 Szenario-Cashflows aus Nutzen und Lasten aufbauen
Vor dem Aufbau des Diagramms müssen alle Zahlungsströme sauber gegliedert werden. VALERI trennt dabei klar zwischen Nutzen und Lasten.
Zum Nutzen gehören Energiekosteneinsparungen, Erlöse und Fördermittel. Auf die Lastenseite fallen die Anfangsinvestition (Capex), laufende Betriebskosten (Opex) und zusätzlicher Wartungsaufwand. Ein Punkt ist dabei besonders wichtig: Abschreibungen (AfA) dürfen nicht als Cashflow in die NPV-Berechnung eingehen. Der Grund ist einfach: AfA ist kein echter Zahlungsstrom. Die AfA-Tabellen des Bundesministeriums der Finanzen dienen hier nur dazu, die Nutzungsdauer festzulegen.
Nicht monetarisierbare Effekte wie CO₂-Reduktion, Qualitätsverbesserungen oder Lärmminderungen gehören zwar in den Bericht, aber nicht in das Cashflow-Diagramm.
Erst diese bereinigten Cashflows bilden später die drei Szenario-Linien im Diagramm.
2.2 Realistische Best-Case- und Worst-Case-Annahmen festlegen
Die drei Szenarien entstehen, indem zentrale Treiber gezielt verändert werden. Es geht also nicht um beliebige Extremwerte. Typische Parameter sind die Energiepreissteigerungsrate, die allgemeine Inflationsrate, Wartungskosten, technische Degradation und – je nach Analyse – auch der Kalkulationszinssatz (WACC).
Aus diesen Treibern ergeben sich die Unterschiede zwischen Most-Likely-, Best-Case- und Worst-Case-Szenario.
| Parameter | Most-Likely | Best-Case | Worst-Case |
|---|---|---|---|
| Energiepreissteigerung | Moderat/Trend | Hoch (bei Einsparprojekten) | Niedrig/Stagnierend |
| Preis- und Kosteninflation | Erwarteter VPI | Niedrig | Hoch |
| Wartungskosten | Herstellerangabe | Optimiert/Niedriger | Höher/Unerwartet |
| Technische Leistung | Ausgangsniveau | Hohe Effizienz | Degradation/Verlust |
Jede Abweichung braucht eine Quelle oder zumindest eine sauber dokumentierte Annahme.
Worauf es ankommt, ist die Konsistenz innerhalb eines Szenarios. Wenn im Best-Case mit einer hohen Energiepreissteigerung gerechnet wird, muss diese Rate auch durchgängig auf alle energiebezogenen Cashflow-Positionen angewendet werden. Sonst wird das Szenario schwer prüfbar.
Auch jede Abweichung vom Most-Likely-Fall muss schriftlich festgehalten und begründet werden. Genau das ist für die Nachvollziehbarkeit wichtig.
2.3 Zeitraum, Achsenbasis und deutsche Notation festlegen
Der Bewertungszeitraum richtet sich nach der technischen Nutzungsdauer der Maßnahme. Diese sollte mit den AfA-Tabellen des Bundesministeriums der Finanzen begründet werden. Die x-Achse startet bei Jahr 0, also dem Investitionszeitpunkt, und endet im letzten Jahr des gewählten Betrachtungszeitraums.
Für prüfungstaugliche Berichte in Deutschland gelten diese Formatregeln:
| Element | de-DE-Konvention | Beispiel |
|---|---|---|
| Dezimaltrennzeichen | Komma (,) | 1.234,56 |
| Tausendertrennzeichen | Punkt (.) | 1.000.000 |
| Währungssymbol | Euro (€) | 50.000 € |
| Datumsformat | TT.MM.JJJJ | 01.01.2030 |
| Energieeinheiten | kWh, MWh | 150 MWh |
Ein typischer Fehler steckt im Export aus Software: Beschriftungen erscheinen im US-Format mit Punkt als Dezimaltrennzeichen. Das klingt klein, kann in einer Prüfung aber sofort Rückfragen oder Missverständnisse auslösen. Deshalb sollten die Ländereinstellungen vor dem Export immer geprüft werden.
Mit diesen Vorgaben sind die Daten für die spätere Szenariodarstellung vorbereitet. Danach lassen sich Achsen, Linien und Beschriftungen aufbauen.
sbb-itb-0702809
3. Das Diagramm Schritt für Schritt aufbauen: Achsen, Linien und Beschriftungen
3.1 Diagrammtyp wählen und Achsen klar beschriften
Sind Szenarien und Cashflows festgelegt, folgt die Visualisierung der Kapitalwertentwicklung. Für VALERI-Berichte sind dabei vor allem zwei Diagrammtypen relevant: Balkendiagramme passen nur für Einzeljahre, während für die Szenariodarstellung die kumulierte Kapitalwertkurve zählt. Das Kapitalwert-Liniendiagramm ist hier die zentrale Darstellungsform, weil es den Punkt sichtbar macht, an dem die Kurve die Nulllinie schneidet.
Die x-Achse zeigt den festgelegten Betrachtungszeitraum. Jahr 0 bleibt der Investitionszeitpunkt. Die y-Achse zeigt den Kapitalwert (€) und sollte negative wie positive Werte in einer linearen Skalierung abdecken. Einheit und Währungssymbol gehören direkt in die Achsenbeschriftung. Das spart Rückfragen und macht das Diagramm auf den ersten Blick lesbar.
3.2 Basisfall (Most-Likely)-, Best-Case- und Worst-Case-Linien einheitlich darstellen
Alle drei Linien sollten auf derselben Berechnungslogik beruhen. Nur dann ist ein direkter Vergleich sauber möglich.
Für eine gute Lesbarkeit im monochromen PDF sollten sich die Linien nicht nur über Farben, sondern auch über den Linienstil unterscheiden:
- durchgezogen für den Basisfall
- gestrichelt für den Best-Case
- gepunktet für den Worst-Case
Dazu gehört eine klare Legende mit Most-Likely, Best-Case und Worst-Case. Auch die Nulllinie auf der y-Achse sollte gut sichtbar markiert sein. Sie zeigt den Übergang vom negativen zum positiven Kapitalwert.
Nach der Linienführung rücken die Markierungen in den Blick. Genau dort wird der Prüfpunkt sichtbar.
3.3 NPV, Amortisation und Sprünge ergänzen – ohne Überladung
Der Amortisationspunkt jedes Szenarios sollte an der Nulllinie markiert werden. Außerdem hilft es, den Wert im letzten Jahr des Betrachtungszeitraums direkt an der jeweiligen Kurve zu notieren.
Reinvestitionen und Fördermittel sollten als Sprünge markiert werden, damit Prüfer die Ursache sofort erkennen. Qualitative Effekte wie Lärmminderung lassen sich nicht in der Kurve zeigen, können aber als Callout-Box im passenden Jahr vermerkt werden.
Für VALERI-Berichte bleibt die kumulierte Kapitalwertkurve die Primärdarstellung. Balken dienen nur zur Prüfung einzelner Jahreswerte.
Typische Darstellungsfehler folgen im nächsten Abschnitt.
4. Typische Fehler in Berichten und Prüfungen vermeiden
4.1 Datenfehler, die die Nachvollziehbarkeit zerstören
Nach dem Aufbau der Kurven geht es um die Fehler, die eine Prüfung scheitern lassen.
Der häufigste Punkt ist ein unvollständiges Cashflow-Modell. Wenn Nutzen oder Lasten fehlen, verzerrt das die zuvor aufgebauten Best-Case-, Most-Likely- und Worst-Case-Linien. Die Folge: Die Kurve ist nicht mehr prüffähig.
Ebenso wichtig ist ein sauberer Umgang mit den Werten: Diskontierte und undiskontierte Werte dürfen nicht gemischt werden. Eine statische Amortisation oder reine Kostensummen ersetzen keine diskontierten Cashflows. Alle Linien müssen auf dem Kapitalwert (NPV) basieren. Sonst werden Kurven miteinander verglichen, die auf ganz verschiedenen Logiken beruhen.
Ein weiterer Fehler ist das Fehlen der technischen Leistungsdegradation. Klingt nach einem kleinen Detail, ist es aber nicht. Ohne diesen Faktor fällt der Best-Case zu positiv aus und hält einer Prüfung oft nicht stand.
Auch der Kalkulationszinssatz (WACC) muss sauber hergeleitet sein. Fehlen Angaben zum Eigen- und Fremdkapitalanteil sowie zu den jeweiligen Zinssätzen, gelten die Annahmen im Audit als nicht prüffähig.
4.2 Darstellungsfehler, die die Prüfung erschweren
Nicht nur das Modell zählt. Auch die Grafik selbst muss klar lesbar und prüfbar sein.
Fehlende Achsenangaben machen ein Diagramm praktisch unbrauchbar. Wer nicht erkennt, welche Werte auf welcher Skala dargestellt werden, kann die Aussage der Kurven kaum prüfen.
Ein verkürzter Zeitraum ist ebenfalls heikel. Dadurch verschwinden spätere Lasten und Reinvestitionen aus dem Bild. Das kann Ergebnisse besser aussehen lassen, als sie über die volle Nutzungsdauer hinweg sind.
Bei der Zahl der Szenarien gilt: weniger ist oft mehr. Mehr als drei Szenarien machen die Grafik schnell schwer lesbar. In der Standarddarstellung gehören die drei Linien Most-Likely (Basisfall), Best-Case und Worst-Case dazu.
4.3 Lücken zwischen Diagramm und Dokumentation
Noch heikler als eine schlechte Darstellung ist eine fehlende Rückverfolgbarkeit zur Berechnung.
Ein Chart ist nur dann belastbar, wenn jede Linie direkt aus der Rechnung ableitbar ist. Jede Kurve muss sich auf eine Formelzelle in der offenen Excel-Datei zurückführen lassen. Fest eingetragene Werte ohne sichtbare Formeln gelten im Audit als nicht nachvollziehbar.
Anders gesagt: Das Diagramm darf kein hübsches Endbild sein, das losgelöst von der Datei existiert. Es muss direkt an der Berechnungslogik hängen. Nur so bleibt die Dokumentation in sich stimmig.
| Befund | Auswirkung im Audit | Gegenmaßnahme |
|---|---|---|
| Nicht begründete Preissteigerungsraten | Nicht nachvollziehbare Annahmen | Quellen für Inflations- und Energiepreisentwicklung dokumentieren |
| Gemischte diskontierte/undiskontierte Werte | Fehlerhafter NPV; falsche Amortisationspunkte | Alle Linien konsequent auf Kapitalwertbasis berechnen |
| Fehlende Leistungsdegradation | Überschätzte Langzeiterträge im Best-Case | Jährliche Degradationsfaktoren ins Modell einbauen |
| Abweichung zwischen Grafik und Berechnungstabelle | Verlust der Dokumentenintegrität | Diagrammdaten direkt aus dem Berechnungsblatt übernehmen |
| Betrachtungszeitraum kürzer als Nutzungsdauer | Spätere Lasten und Reinvestitionen werden ausgeblendet | Vollständige Nutzungsdauer gemäß AfA-Tabellen verwenden |
5. Valeri Online für normkonforme Szenario-Charts nach DIN EN 17463 nutzen

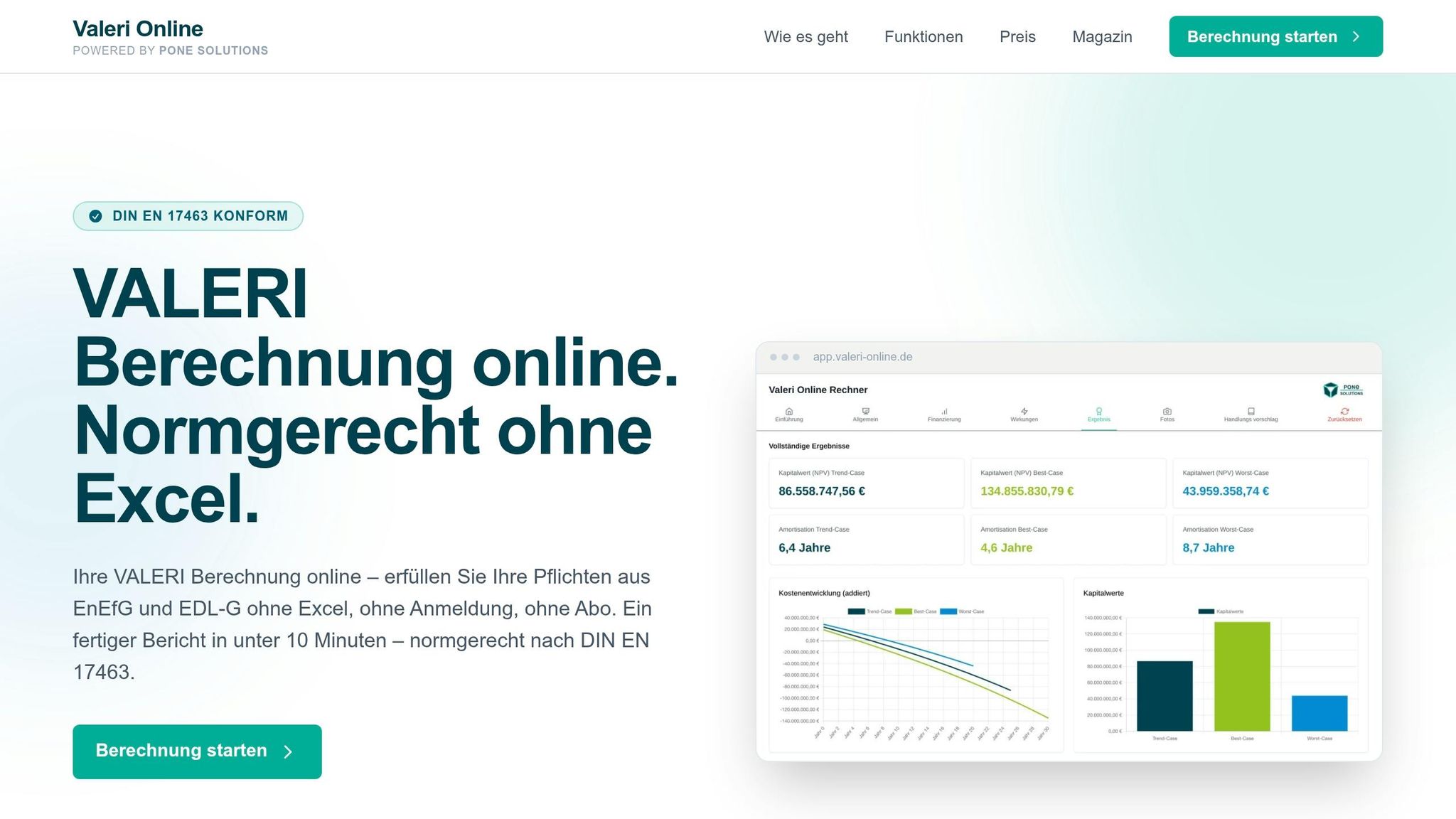

5.1 Charts und Berichte mit Valeri Online erstellen
Sobald Annahmen, Cashflows und Betrachtungszeitraum feststehen, erstellt Valeri Online daraus den normkonformen Chart- und Berichtsausdruck. Der Ablauf ist direkt mit den VALERI-Eingaben verknüpft: Zuerst werden die Eingaben erfasst, dann die Szenarien für Most-Likely (Basisfall), Best-Case und Worst-Case aktiviert. Danach lässt sich ein druckfertiger PDF-Bericht mit Diagrammen und Projektdokumentation exportieren.
5.2 Manuelle Diagrammerstellung vs. automatisierte Chart-Generierung in Valeri Online
Der Vorteil liegt nicht nur in der Ausgabe selbst, sondern auch im geringeren Fehlerrisiko. Im Vergleich zur manuellen Erstellung senkt Valeri Online das Risiko in drei zentralen Bereichen: Normkonformität durch die integrierte DIN EN 17463-Logik, Fehlervermeidung durch automatisierte Berechnungen statt händischer Formeleingaben und Nachvollziehbarkeit durch die strukturierte Dokumentation aller Annahmen in jedem Schritt .
Gerade bei Szenario-Charts kann das schnell den Unterschied machen. Wer Diagramme manuell baut, arbeitet oft mit einzelnen Formeln, separaten Tabellen und mehreren Dateiständen. Das macht Prüfungen nicht leichter. In Valeri Online bleiben Eingaben, Berechnungen und Bericht enger zusammengeführt.
5.3 Kernpunkte für klare und normkonforme Charts
Für die Auditfähigkeit zählt am Ende vor allem die saubere Zuordnung von Eingaben, Linien und Bericht. Unabhängig davon, ob die Diagramme manuell oder automatisiert erstellt werden, gelten dieselben Mindestanforderungen:
- Dokumentierte Annahmen: Szenarioannahmen und Betrachtungszeitraum müssen begründet und nachvollziehbar sein, vor allem für Audits durch BAFA oder Energieverifizierer .
- Klare Achsen und Einheiten: Achsenbeschriftungen und Einheiten müssen eindeutig und vollständig angegeben sein.
- Drei unterscheidbare Kurven: Most-Likely, Best-Case und Worst-Case müssen über den kompletten Betrachtungszeitraum visuell klar voneinander trennbar bleiben.
FAQs
Wie prüfe ich, ob mein NPV-Chart auditfest ist?
Prüfen Sie, ob das NPV-Chart und die Wirtschaftlichkeitsberechnung die DIN EN 17463 vollständig erfüllen.
Entscheidend sind die Nachvollziehbarkeit aller Annahmen und Berechnungsschritte sowie die vorgeschriebene Szenarioanalyse mit dem wahrscheinlichsten Fall, dem Best-Case und dem Worst-Case.
Außerdem sollten der Planungszeitraum und der Kalkulationszinssatz klar und offen begründet sein. Für die Auditfestigkeit sollte das Dokument als PDF vorliegen, zusammen mit einer offenen Excel-Tabelle im Anhang, inklusive sichtbarer Formeln.
Welche Annahmen muss ich für Best- und Worst-Case belegen?
Annahmen, die den Investitionserfolg stark beeinflussen und zugleich unsicher sind, müssen belegt werden. Dazu gehören vor allem der gewählte Planungszeitraum sowie die Quantifizierung von Nutzen und Lasten, zum Beispiel bei Energiepreisprognosen, sonstigen Preisschwankungen oder Leistungsdegradation.
Gerade hier liegt der Knackpunkt: Die Ergebnisse hängen oft stark von diesen Eingaben ab. Deshalb verlangt die DIN EN 17463 eine nachvollziehbare Dokumentation aller Parameter. So wird für Berichte und Audits sichtbar, wie stabil und belastbar die Wirtschaftlichkeitsberechnung ist.
Wann gilt eine Maßnahme nach EnSimiMaV als wirtschaftlich?
Eine Maßnahme gilt nach der EnSimiMaV als wirtschaftlich durchführbar, wenn die Wirtschaftlichkeitsberechnung nach DIN EN 17463 spätestens nach 20 % der Nutzungsdauer einen positiven Kapitalwert ausweist. Der Betrachtungszeitraum ist dabei auf höchstens 15 Jahre begrenzt.
Erfüllt eine Maßnahme dieses Kriterium, sind betroffene Unternehmen zur Umsetzung verpflichtet.
